Avant-propos

Nous avons opté pour une captation horizontale avec 600 mètres de tuyaux dans le sol. Généralement, la surface correspond à 1,5 à 2 fois la surface d'habitation. Dans notre cas, elle a été volontairement surdimensionnée pour obtenir le meilleur rendement.

Pompe à chaleur - dimentionnement du captage horizontal

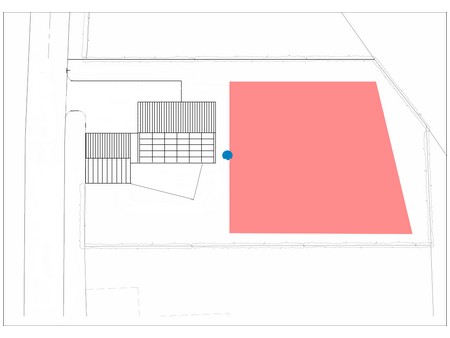

Vue du dessus de la maison, dimentionnement de la captation horizontale.

Les 600 mètres de tuyaux sont enfoncés à une profondeur de 1 mètre 20 sur une surface de 2,5 ares. Pour rappel, de l'eau glacée sort de la pompe à chaleur, parcours les 600m de tuyaux pour se réchauffer en puissant la chaleur du sol et du soleil, et ensuite retourne à la pompe pour être refroidie, le cycle est ainsi bouclé.

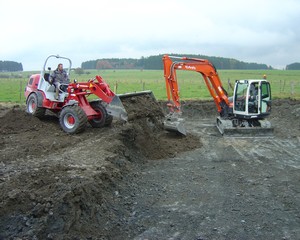

géothermie évacuation des terres pour placer les tuyaux
Géothermie, terrassement évacuation des terres

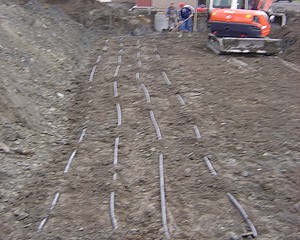

Géothermie, les tuyaux sont placés à une profondeur de 1 mètre 20
Géothermie, pose des tuyaux

Le point bleu représenté sur la vue du dessus de la maison, représente le collecteur qui rassemble les 6 boucles de 100 mètres. Le collecteur ainsi que la captation sont éloignés de 1 mètre 50 de la maison, cette zone tampon empêche que cette masse froide (puisque les tuyaux injectent de l'eau froide pour que la terre la réchauffe) interagisse avec la maison.

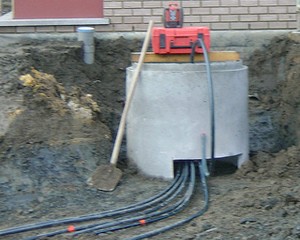

zoom sur le collecteur pour la géothermie de la pompe à chaleur
Zoom sur le collecteur

A l'origine, il était prévu de placer une couche de sable à hauteur des tuyaux. Mais ce coût n'a pas été investi, car par chance nous avions de la bonne terre en suffisance.

La partie financière

Pour une captation horizontale, la main d'œuvre est le coût le plus important de l'installation. Il nous paraissait en 2008, que ce mode de captation offrait le meilleur qualité/prix. La captation verticale nous offrait un petit rendement supplémentaire mais une dépense plus importante. Les pompes à chaleur à air, performance plus réduite mais pour un prix identique. Tandis que les pompes à chaleur à air statique ne faisaient que leur apparition, pour nous à cette époque, manque de recul sur le produit.

L'aspect écologique

Dans les tuyaux deux types de liquides peuvent s'écouler, l'eau ou le fluide. Le fluide c'est un liquide frigorigène qui capte plus facilement la chaleur. Son principal avantage est que contrairement à l'eau, il ne gèle pas. Son inconvénient, il n'est pas très écologique.

La contre-expertise

Il faut au préalable prévoir où situer les plantations, car il est rendu impossible de planter un arbre (il doit être à une distance de 2 mètres de la captation). Certaines espèces d'arbustes ou de fleurs peuvent être dans la zone de captation, mais c'est à éviter parce qu'elle risque de succomber du au froid du sol.

Le terrain est complètement retourné et il faudra encore du temps pour que la terre se tasse. Ce mode de captation est intéressant dans le cadre d'une nouvelle construction ou si le terrain n'est pas encore emménagé.
